2015年02月

昨晩早めに帰ると、女房が
>> 体にいいから赤ワイン買ってきたヮ、薬も飲んでね。

誠にありがたい事だ。
市販の風邪薬の注意書きには
「薬と一緒に酒はダメ」
と、書いてあるが気にしない。
なんたって、体にいい赤ワインだもの。




イメージ 1
週末はハードな仕事をセーブしようと思う

じゃ~普段どんなハードな仕事をしているのよ
と、聞かれたらバリバリだけだな

今日はモトコンポデェ~だ


イメージ 2
爆音サイレンサーを納車


イメージ 3
昨日電話で
>> メーターの中のランプガァ~・・・
  調子はいい

電話で問診をするより

<< 明日持ってきてね


イメージ 4
スキャンツールをつなげなくても
予想はつくが


イメージ 5

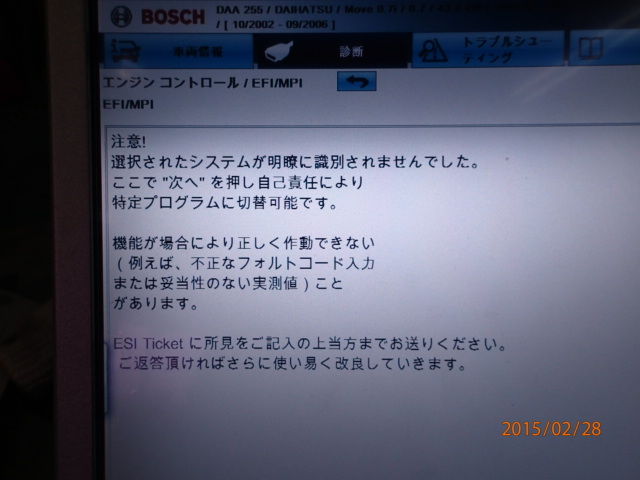

ボッシュさん

文句言ったら、>> さらに使い易く改良
してくれるのかなぁ~


イメージ 6
何か知らんが、ブロックされているので
ライブデーターなどの数値を、鵜呑みにすると痛い目に合う可能性もある


イメージ 7
これは信用できる
つーか、調子よくてエンジンマークのランプが点いたら
これだべよ

ヒーター回路断線


イメージ 8

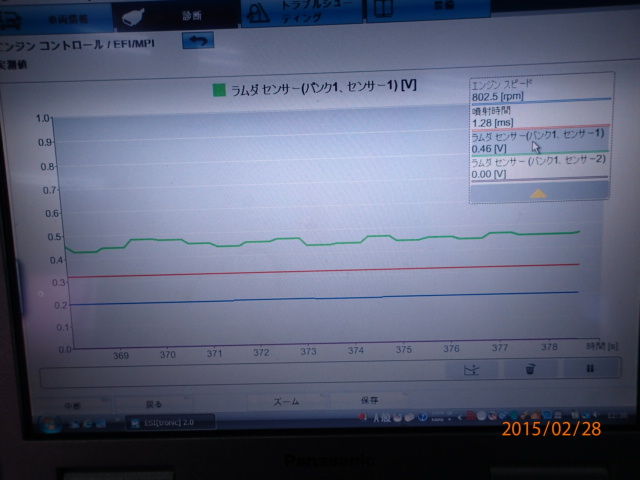

完全暖気後に、アイドリングを長がぁ~くして
O2センサーを冷やすと

黄緑色のラインのエキマニについているO2センサーは
0.5ボルト付近の中立の立場を主張
主張と言うよりは、働かずにサボっている

触媒後のO2センサーは0ボルト張り付きで
排ガスも綺麗だし、燃費にも良し


イメージ 9
チョッといたずらして
エキマニのO2センサーを断線させてみると

>> 燃料が薄いので、チョッとガソリンを増量してみましたと
噴射時間も長くなるし、出口のセンサーの値も濃くなる

こんな状態だったら、走ると少しだけ調子が悪くなるので
エキマニのO2センサーは交換しないとダメ


イメージ 10
エンジンチエックランプが点いても、調子が悪くならないのは
走行中は排気温度も高いので、O2センサーのヒーターが断線していても
活性化されているので、何ら問題は無い

オシロスコープじゃないので、黄緑色のラインはカクカクしているが
サボらずに仕事をしている


イメージ 11
フリーズフレームデーター
寒い朝のエンジン始動時に切れた様だ

日にちと時間までは知らない


イメージ 12

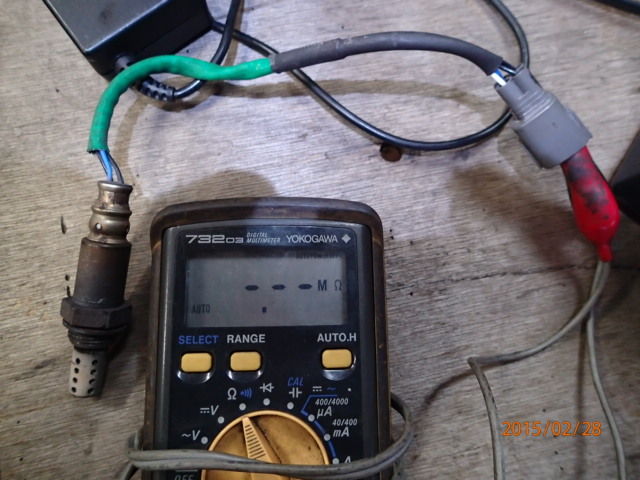

ダメなヒーター回路 __ __ __ MΩ


イメージ 13
新品のヒーター回路

整備書通りでした


イメージ 14
交換して、アイドリングでの波形を確認すると
黄緑色のラインはちゃんと働いているのが分かる


イメージ 15

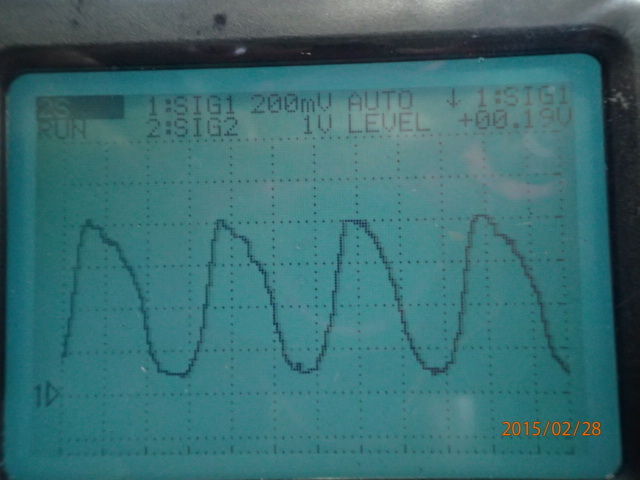

オシロでの波形


イメージ 16
今日はコレだけで終わり




車の寿命を考えて、「ワザワザ交換しなくても良いと」
アドバイスする事もあるが、交換したほうが良いのは確かで
俺も儲かる

4,5日前から関節に違和感があり、バリバリの後遺症かなと思い
日課のコロコロ腹筋を欠かさずしていたが、違和感から痛みに変わって来た
今朝起きたら、のどが痛く鼻もグズグズ

どうやら、風邪をひいたらしい。



イメージ 1
サイレンサーのフランジ部分
60パイのフランジに中に、50パイのフランジを入れて溶接
チタンの溶接はバックシールドをする

突き出た銅パイプからアルゴンガスを垂れ流す


イメージ 2
セット完了


イメージ 3
溶接中


イメージ 4
溶接終わり


イメージ 5
中は二重になっている


イメージ 6
50パイのパイプの両端を
テーパーに広げ


イメージ 7
チタンのパンチングメタル風を作る


イメージ 8
インナーサイレンサーになる
パンチング完成


イメージ 9
これにダイソーで買った
ステンレスたわしを巻く


イメージ 10
60パイに挿入


イメージ 11
バックシールドをしながら


イメージ 12
溶接


イメージ 13
スプリングハンガーを追加して


イメージ 14
爆音インナーサイレンサーが完成


イメージ 15
チタンの軽さを知ってしまえば


イメージ 16
ステンレスには戻れない


イメージ 17
今日はこれにて終了



風の時は無理をせず、酒を飲んで寝よう

暖冬の登別だが、今日は久しぶりに寒い

昼に事務所で寒い寒いと女房と話をしていたら

>> 私なんて18よ!!

と、女房がいきなり叫ぶ

とうとう気が触れたかとビックリ

確かに18歳の時も有っただろうが、現在50歳は当に過ぎている
18歳に戻れるものなら、戻って欲しい・・

そんな妄想をし、あんぐりと口を開けて、女房の顔を見つめていたら
女房が一人だけの時のストーブの設定温度が、「18度」との事
気は触れてはいなかった様で、一安心

春が待ち遠しい。




イメージ 1
モコの検査
下廻りの検査は、とても丁寧な点検ハンマーの当て方

何もなく○を頂く


イメージ 2
ポラリス800 RMK PROのノーマルサイレンサー
サイレンサーの容積を目一杯とってある


イメージ 3
モービルを乗り換える度にサイレンサーをお任せで
製作しているが、チタン製が一番しっくりしていた
今回はステンレスにしようかと思うが


イメージ 4
最近は全く出番の無い
チタンパイプの箱を開ける
在庫で使わないでいても、チタンは腐らず
工場の肥やしにもならないので


イメージ 5
元のサイレンサーをリサイクルしようかと
路線変更をする


イメージ 6
毎度、行き当たりばったりで
何のポリシーもなく、右脳で手を動かす


イメージ 7
最近はこんな作業が、トント減った


イメージ 8
カウルを閉めてしまえば
見えないが


イメージ 9
中身は、しなだれた女性の様な曲線のパイプ

だが、とてもウルサイ


イメージ 10
ステーなどは明日にしよう
今日はここまで


チタンの板の在庫が無くなった
部材としては在庫したいが、需要を考えると思いとどまる。

事務所に来る自由猫の猫缶が無い
と、女房に言うと

>> 振興会に行くのだったら、ついでに、セブンイレブンで買って来い

と、1,000円札1枚を渡される
昨年の8月以来コンビニに行くのは初めてだ
つーか、材料仕入れでホームセンターに行く以外は
どこのお店にも行っていない。

セブンイレブンの店内をうろつき、やっと猫缶を見つけ
600円分購入して、400円をネコババする。

猫缶買ってお釣りを猫ババ
猫ババできるのだったら毎日買い物してもいいべな。



イメージ 1
猫缶買って工場に戻ると、トヨタさんからエルフが届いていた
http://blogs.yahoo.co.jp/routoru_g/39519587.html

前回、P2458、「再生時間異常」で応急対応したエルフ
排気スロットルとソレノイドは、まだ交換していないとの事なので
又、同じコードだべなとかる~く考える


イメージ 2
えぇ~~話が違うじゃねぇ~か

まだ一ヶ月しか経ってないのに、何で詰まったのよ
と、フィルター清掃の必要性が頭をよぎる


イメージ 3
先ず、排気スロットルの閉まり具合を点検


イメージ 4
排気スロットルOFF


イメージ 5
テストON


イメージ 6
動きはゆっくりと鈍いが
閉まるじゃねぇ~か


イメージ 7
閉まるのだったら、強制再生で
暫く放置、その間にモコ


イメージ 8
昨日シリコンでくっつけた
アウターシルのカバー


イメージ 9
バッチリくっついた


イメージ 10
エンジン廻りの点検
プラグOK、エアエレメント清掃、ベルトOK


イメージ 11
ご依頼事項
ラジエターアッパーホースの付けた
水温計センサーホルダーからクーラントが洩れる


あっ忘れてた、エルフの様子見もしないと
イメージ 12
順調です


イメージ 13
バンドの位置が悪かったのと
締りが緩かったので、バンドの位置変更


イメージ 14
洩れていたホルダーの下には
エンジンハーネスのカプラーなどがあるが

今まで洩れていたLLCがタップリ溜まっていて


イメージ 15
結晶化されていたので、清掃


イメージ 16
エアエレメントのケースを外したついでに
熱湯洗浄でブローバイガスのミストを洗う

その時、エルフのエンジン音が変ったので見に行く


イメージ 17
完了しました


イメージ 18
無負荷全開テストでDPD排気差圧の確認

0.81kpa コリャ~お見事な数値だけど低すぎないべかな
排気温度1の温度が100度高いせいかな、それとも穴開いたかな
んまぁ~フィルター洗浄は必要ないべな

基準値は
1.0~4.1kpa


イメージ 19
モコのエンジン廻りを済ませて
エルフのライブデーターを見ながら試運転


イメージ 20
データーをサンプリング記録

記録中は分かるが「記録中」の枠がジャマで
データーがみれねぃべ
これは、不親切


イメージ 21
サンプリングデーターを確認するが
とっても良好

が、ぁぁ


イメージ 22
メーターパネルに視線を移すと

エンジンチェックランプ点灯

えぇぇぇ~~~だよ


イメージ 23
これだ

んんん~ん、参ったな


イメージ 24
排気ブレーキ戻り不良、インテークスロットルバルブ戻り不良
吸気バイパスコントロールソレノイド不良、EGRバルブ不良

こんな事が頭の中をグルグル駆け回る


イメージ 25
試運転でライブデーターをサンプリングする


イメージ 26
サンプリングデーターを確認するが
P0299が出るような数値は見あたらない

当然、チエックランプは点灯しない
数度試運転を繰り返すが、再現性は全く無く判断しようが無い
原因として考えられる所を分解点検するのには、今日は時間的に無理

1つ勉強になったのは、排気ブレーキが作動している時には
負圧になっているのを始めて知る
マップセンサーの値も表示しておけば良かったべな

試運転を繰り返すが、再現性が無いので自分に都合良く
「一過性」と言う事にしておくが、しかし
フィルター損傷の点検は必要で、分解する時には
時間的な事も考えて交換したほうが良いと思う


イメージ 27
今シーズンに、スノーモービルを乗り換えた
Sま田氏

サイレンサーのワンオフ依頼


イメージ 28
前回はチタンでサイレンサーを作ったのだが
今回はステンで作ります

サイレンサーと言うよりは
チョッカンかな?


イメージ 29
もったいないけど、お蔵入り


イメージ 30
モコの塗装開始


イメージ 31
塗り完了
今日はここまで






ディーゼルエンジンのDPD、DPFの不具合の原因は
電気的より機械的な要素が多いと思う
一度じっくり本腰を入れて追求したいが、時間的に余裕が無いのが残念
やりだせば、楽しいのにな。

>> アンタ、免税軽油の許可証持ってきて

と、女房に促され久しぶりにマリーナに行く

そのついでに、先日ダウンローしておいた、
レイマリンのGPSとレーダーのアップデート済ませてくることにした。
ところが、アップデートが出来ない?えぇ~~
本体の設定を確認してみると、SDカードを読み込んではいるが
ファイルを読み込まない、ここでもう一度えぇ~~~っ

無駄な時間が過ぎていくだけなので、アップデートを断念して工場に戻る
SDカード内を確認したら、ZIPファイルを解凍展開しておらず
ダウンロードしたフォルダーのまんまだった。

慣れた作業で、なめていたワケではないが、ミスった
いや~仕事のミスでなくて良かったべなと都合の良い様に解釈

毎日の慣れた作業での指差し確認を徹底しようと再考。






イメージ 1
モコのリヤブレーキ
何も不具合など無く、洗浄して


イメージ 2
バックプレートには
防錆油塗布
サクッと左右終わらせる


イメージ 3
右側のステップのカバー
洗車している時にカパカパと浮いていた

降雪の多い街のオーナーさん
雪にも擦ることも多いと思う


イメージ 4
裏側から見てみたら、両面テープが剥がれていたのと
少しだけステップが凹んでいたので
外して張り直そうとしたが、部分的に剥がれているだけなので


イメージ 5
お手軽簡単にシリコンで接着


イメージ 6
テープで押し付けて放置


イメージ 7
今日のメインイベント
リヤのアクスル廻りをバリバリ


イメージ 8
リヤフェンダーのアーチ部分の


イメージ 9
鉄板の重なり部分が
定番の錆び

コレを放置しておけば、フェンダーの耳が朽ちる
重なった鉄板の外側に錆止めを塗っても
屁のツッパリなので


イメージ 10
どうしようか、考える


イメージ 11
バンパーを止めている
クリップを外して


イメージ 12
コレを


イメージ 13
クリップの穴からチューブで流し込むと


イメージ 14
染み出てくるが


イメージ 15
気になったので、バンパーを外してみたら


イメージ 16
左側がやっぱり、ザくっとなっていた


イメージ 17
右側は多少なので


イメージ 18
サビを磨いて


イメージ 19
錆止め塗布


イメージ 20
左側は、表の鉄板が崩壊


イメージ 21
グリスを塗りこみ
その上にシャシブラ塗布


イメージ 22
前廻りもバリして


イメージ 23
バリした所に錆止め塗布


イメージ 24
いつも使っている
融雪剤対策用シャシブラ
ラストエース


イメージ 25
さんのうケミカルさん


イメージ 26
今日はここまで



慣れた作業にも確認を!
